Пламепрерыватель концевой сеточный ПКС для защиты дыхательных и вентиляционных линий

АЦКБ проектирует и производит пламепрерыватели концевые сеточные ПКС для установки на концах дыхательных, вентиляционных и технологических линий, где требуется снизить риск проникновения пламени внутрь системы.

АЦКБ рассматривает пламепрерыватель не как простую сетку на патрубке, а как элемент судовой или технологической системы, который должен быть применим, обслуживаем и документально оформлен.

Отправить задачу инженеру

Оставить заявку

Опыт с 1953 года

Инженерная база и архив проверенных решений

От чертежа до изделия

Единый процесс проектирования и производства.

Под требования регистра

Работаем с учетом нормы РРР и РМРС

Где применяется ПКС

Пламепрерыватель концевой сеточный может применяться:

- на дыхательных линиях резервуаров;
- на вентиляционных патрубках;
- на трубопроводах с выходом в атмосферу;
- на танках и ёмкостях;
- на нефтеналивных судах;
- на наливных баржах;
- на береговых и плавучих объектах;
- в системах дегазации;
- на технологических линиях, где требуется концевая защита.

Конкретная применимость определяется средой, требованиями безопасности и режимом эксплуатации.

Какую задачу решает пламепрерыватель

Снижение риска проникновения пламени

Концевой сеточный элемент препятствует прямому прохождению пламени внутрь линии при определённых условиях применения.

Защита дыхательных и вентиляционных патрубков

Открытые концы трубопроводов и дыхательных линий могут быть уязвимыми точками. ПКС снижает риск воздействия внешнего источника пламени на внутреннюю среду.

Защита от крупных загрязнений

Сеточная конструкция также может ограничивать попадание крупных частиц, мусора или посторонних предметов, но её основная задача определяется требованиями безопасности.

Документальная готовность к эксплуатации

Для судовладельца или технического заказчика важно иметь паспорт, РЭ, чертёж и сведения по проверке, очистке и обслуживанию ПКС.

Что входит в изделие

Состав зависит от места установки, среды и требований проекта.

В зависимости от исполнения ПКС может включать:

корпус или присоединительный элемент;
сеточный пакет;
защитный кожух или крышку;
фланцевое, резьбовое или иное присоединение;
крепёж по согласованному объёму;
элементы для демонтажа и очистки;
паспорт изделия;
руководство по эксплуатации;
чертёж общего вида;
спецификацию;
документы контроля.

Инженерные особенности ПКС

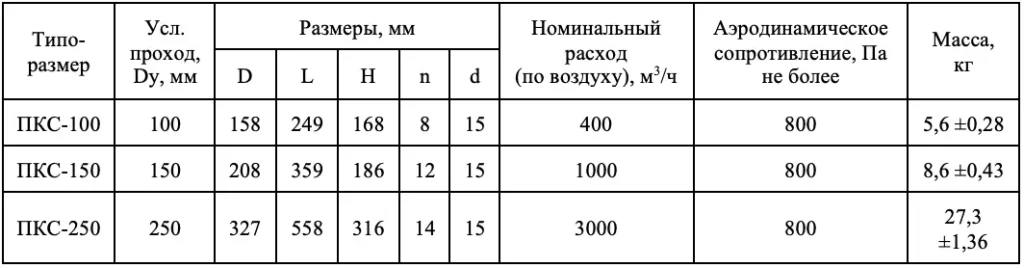

Размер и присоединение

Пламепрерыватель должен соответствовать патрубку, фланцу или концу трубопровода. Ошибка по присоединению приводит к переделке на монтаже.

Сеточный элемент

Размер ячейки, материал, количество слоёв и способ фиксации зависят от задачи, среды и требований к обслуживанию.

Сопротивление потоку

ПКС не должен нарушать нормальную работу дыхательной или вентиляционной линии. При подборе учитываются расход, загрязнение и возможность обслуживания.

Материал

Материал подбирается с учётом среды, коррозии, наружных условий, температуры и требований к долговечности.

Очистка и проверка

Сеточный элемент должен быть доступен для осмотра и очистки. Если обслуживание не предусмотрено, изделие быстро становится источником эксплуатационного риска.

Производство ПКС

АЦКБ может изготовить пламепрерыватель концевой сеточный:

по существующему чертежу;
по техническому заданию;
по образцу;
под конкретный патрубок;
под нестандартное присоединение;
с комплектом документов.

Производственный процесс включает:

проверку исходных данных;
уточнение среды и места установки;
разработку или проверку конструкции;
подбор материала;
изготовление корпуса;
подготовку сеточного элемента;
сборку;
контроль геометрии;
подготовку паспорта и РЭ.

Документы и регистр

Для ПКС могут готовиться:

папаспорт изделия;
руководство по эксплуатации;
чертёж общего вида;
спецификация;

документы на материалы;
инструкция по очистке и проверке;
протокол контроля;
комплект для регистра при необходимости.

Состав документации определяется до начала работ, чтобы изделие можно было использовать в эксплуатации, ремонте или передаче заказчику.

Риски, которые закрывает АЦКБ

Риск клиента	Как управляем
Риск неправильного присоединения	Проверяем диаметр, фланец, резьбу, ориентацию, посадку и фактическое место установки.
Риск засорения и нарушения дыхания	Учитываем доступ к очистке, размер сетки, среду, возможность загрязнения и эксплуатационный регламент.
Риск коррозии	Материал подбирается под среду и наружные условия, особенно если ПКС устанавливается на открытой палубе или в агрессивной атмосфере.
Риск отсутствия документов	Фиксируем паспорт, РЭ, чертёж и сведения по обслуживанию в составе поставки.
Риск формального решения без проверки системы	ПКС должен быть применим к конкретной линии. АЦКБ проверяет, не нарушает ли изделие работу дыхания, вентиляции или технологического режима.

Процесс работы

Передача заказа

Сбор требований и данных

2. Анализ данных

Уточнение информации

3. Разработка решения

Конструкция и материалы

4. Подготовка КД

Выпуск документации

5. Производство

Изготовление оборудования

6. Передача и сопровождение

Проверка, испытания, ответы на вопросы по монтажу

7. Передача результата

Отгрузка и документы

Когда ПКС нужно разрабатывать под задачу

Типовой пламепрерыватель может не подойти, если есть нестандартный патрубок, агрессивная среда, ограниченный доступ, требования к документам или необходимость регулярной очистки.

Инженерная проработка нужна, если:

ПКС ставится на судно;
линия связана с резервуаром или танком;
есть требования к паспорту;
нужен нестандартный фланец;
важна коррозионная стойкость;
возможна закупорка сетки;
требуется эксплуатационная документация.

Запросить исполнение ПКС под вашу систему

Почему стоит доверить задачу АЦКБ

Инженерная школа с 1953 года

Опыт и архив решений помогают быстрее понимать ограничения судовых задач и не начинать каждый проект с нуля.

Понимание судовой эксплуатации

АЦКБ учитывает обслуживание, доступ, коррозию, документы и фактическое место установки, а не только размер патрубка.

Производство под присоединение

Можно изготовить ПКС под конкретный фланец, резьбу, патрубок или нестандартный узел.

Документы к изделию

Паспорт, чертёж и спецификация помогают передать изделие в ремонт, эксплуатацию или приёмку.

Работа под регистр

При необходимости учитываются требования РС / РРР, комплектность документов и порядок обработки замечаний.

Связь с другими защитными изделиями

ПКС может рассматриваться вместе с огнепреградителями, дыхательной арматурой, дегазационными крышками и трубопроводными узлами.

FAQ

Это защитный элемент, устанавливаемый на конце линии или патрубка для снижения риска проникновения пламени внутрь системы при определённых условиях эксплуатации.

На дыхательных, вентиляционных и технологических линиях, патрубках резервуаров, танков, ёмкостей и трубопроводов с выходом в атмосферу.

ПКС обычно применяется как концевой сеточный защитный элемент. Огнепреградители могут иметь более сложную конструкцию и применяться в трубопроводах, резервуарах или дыхательных линиях в зависимости от задачи.

Да, но требуется проверить размеры, материал, сеточный элемент, износ, присоединение и условия эксплуатации.

Обычно паспорт, руководство по эксплуатации, чертёж общего вида и спецификация. При необходимости состав документов расширяется.

Да. Сетка должна проверяться и очищаться по регламенту, иначе возможно загрязнение, рост сопротивления и нарушение работы линии.
